2022二建管理知識點：雙代號網絡計劃的繪圖規則（視頻+思維導圖）
二級建造師考試《建設工程施工管理》雙代號網絡計劃的繪圖規則考點，歷年分值在1分左右，考情分析+視頻講解+高清思維導圖+5題幫你輕松拿下此考點，歡迎收藏分享。
年份 | 題型 | 試題數量 | 所占分值 |
2021（1） | 單選 | 1 | 1 |
2021（2） | — | — | — |
2020（1） | 單選 | 1 | 1 |
2020（2） | — | — | — |
2019 | 單選 | 1 | 1 |
【2021年單選】某雙代號網絡計劃如下圖所示（時間單位：天），存在的繪圖錯誤是（?。?/p>
A.有多個起點節點
B.工作標識不一致
C.節點編號不連續
D.時間參數有多余

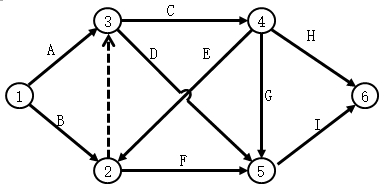

【2020年單選】雙代號網絡圖如下圖，圖中存在的繪圖錯誤是（?。?。
A.存在多個終點節點
B.存在曲線形狀的箭線
C.出現循環回路
D.存在多余的虛箭線
【2019年單選】如下圖所示網絡圖中，存在的繪圖錯誤是（?。?/p>
A.節點編號錯誤
B.存在多余節點
C.有多個終點節點
D.工作編號重復

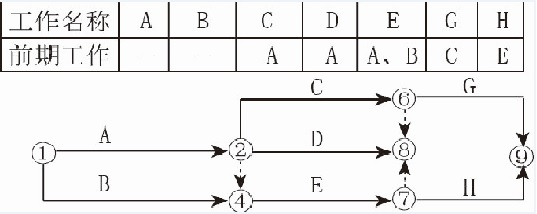

【2018年單選】根據下表邏輯關系繪制的雙代號網絡圖如下，存在的繪圖錯誤的是（?。?。
A.節點編號不對
B.邏輯關系不對
C.有多個終點節點
D.有多個起點節點

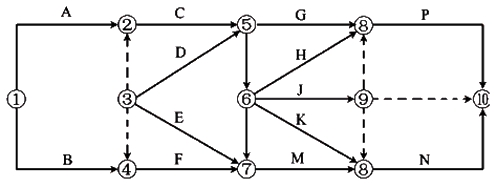

【典型例題】某分部工程雙代號網絡計劃如下圖所示，其存在的繪圖錯誤有（ ）。
A.多個終點節點
B.存在循環回路
C.多個起點節點
D.節點編號有誤
E.有多余虛工作
【正確答案】CDE

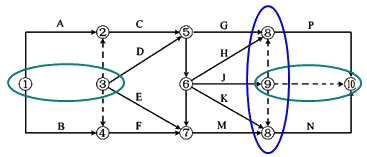

【答案解析】本題考查的是雙代號網絡計劃。有多個起點節點①和③；有兩個⑧節點和節點指向錯誤③→②，故節點編號錯誤；有多余虛工作⑨→⑩。
