為全面提升建筑業技術水平，住房城鄉建設部公布了關于做好《建筑業10項新技術（2017版）》推廣應用的通知，以下為《建筑業10項新技術（2017版）》具體內容，身為一級建造師和走向一級建造師路上的你是一定要知道的：

銷鍵型腳手架及支撐架

銷鍵型鋼管腳手架及支撐架是我國目前推廣應用最多、效果最好的新型腳手架及支撐架。其中包括：盤銷式鋼管腳手架、鍵槽式鋼管支架、插接式鋼管腳手架等。銷鍵型鋼管腳手架分為

φ60系列重型支撐架和φ48系列輕型腳手架兩大類。銷鍵型鋼管腳手架安全可靠、穩定性好、承載力高；全部桿件系列化、標準化、搭拆快、易管理、適應性強；除搭設常規腳手架及支撐架外，由于有斜拉桿的連接，銷鍵型腳手架還可搭設懸挑結構、跨空結構架體，可整體移動、整體吊裝和拆卸。

3.1.1 技術內容

（1）銷鍵型鋼管腳手架支撐架的立桿上每隔一定距離都焊有連接盤、鍵槽連接座或其他連接件，橫桿、斜拉桿兩端焊有連接接頭，通過敲擊楔形插銷或鍵槽接頭，將橫桿、斜拉桿的接頭與立桿上的連接盤、鍵槽連接座或連接件鎖緊，見圖3.1。

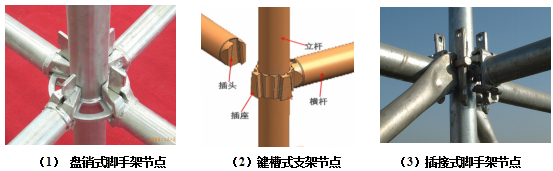

圖3.1 銷鍵型鋼管腳手架及支撐架

（2）銷鍵型鋼管腳手架支撐架分為φ60系列重型支撐架和φ48系列輕型腳手架兩大類：

1）φ60系列重型支撐架的立桿為φ60×3.2焊管制成（材質為Q345）；立桿規格有：0.5m、1m、1.5m、2m、2.5m、3m，每隔0.5m焊有一個連接盤或鍵槽連接座；橫桿及斜拉桿均采用φ48×2.5焊管制成，兩端焊有插頭并配有楔形插銷，搭設時每隔1.5 m搭設一步橫桿。

2）φ48系列輕型腳手架的立桿為φ48×3.2焊管制成（材質為Q345）；立桿規格有：0.5m、1m、1.5m、2m、2.5m、3m，每隔0.5m焊有一個連接盤或鍵槽連接座；橫桿采用φ48×2.5 ，斜桿采用φ42×2.5、φ33×2.3焊管制成，兩端焊有插頭并配有楔形插銷（鍵槽式鋼管支架采用楔形槽插頭），搭設時每隔1.5～2m設一步橫桿（根據搭設形式確定）。

3）銷鍵型鋼管腳手架支撐架一般與可調底座、可調托座以及連墻撐等多種輔助件配套使用。

4）銷鍵型鋼管腳手架支撐架施工前應進行相關計算，編制安全專項施工方案，確保架體穩定和安全。

（3）銷鍵型鋼管腳手架支撐架的主要特點：

1）安全可靠。立桿上的連接盤或鍵槽連接座與焊接在橫桿或斜拉桿上的插頭鎖緊，接頭傳力可靠；立桿與立桿的連接為同軸心承插；各桿件軸心交于一點。架體受力以軸心受壓為主，由于有斜拉桿的連接，使得架體的每個單元形成格構柱，因而承載力高，不易發生失穩。

2）搭拆快、易管理，橫桿、斜拉桿與立桿連接，用一把鐵錘敲擊楔型銷即可完成搭設與拆除，速度快，功效高。全部桿件系列化、標準化，便于倉儲、運輸和堆放。

3）適應性強，除搭設一些常規架體外，由于有斜拉桿的連接，盤銷式腳手架還可搭設懸挑結構、跨空結構、整體移動、整體吊裝、拆卸的架體。

4）節省材料、綠色環保，由于采用低合金結構鋼為主要材料，在表面熱浸鍍鋅處理后，與鋼管扣件腳手架、碗扣式鋼管腳手架相比，在同等荷載情況下，材料可以節省約1/3左右，節省材料費和相應的運輸費、搭拆人工費、管理費、材料損耗等費用，產品壽命長，綠色環保，技術經濟效益明顯。

3.1.2 技術指標

（1）銷鍵型鋼管腳手架支撐架按驗算立桿允許荷載確定搭設尺寸；

（2）腳手架支撐架安裝后的垂直偏差應控制在1/500以內；

（3）底座絲杠外露尺寸不得大于相關標準規定要求；

（4）應對節點承載力進行校核，確保節點滿足承載力要求，保證結構安全；

（5）表面處理：熱鍍鋅。

3.1.3 適用范圍

（1）φ60系列重型支撐架可廣泛應用于公路、鐵路的跨河橋、跨線橋、高架橋中的現澆蓋梁及箱梁的施工，用作水平模板的承重支撐架。

（2）φ48系列輕型腳手架適用于直接搭設各類房屋建筑的外墻腳手架，梁板模板支撐架，船舶維修、大壩、核電站施工用的腳手架，各類鋼結構施工現場拼裝的承重架，各類演出用的舞臺架、燈光架、臨時看臺、臨時過街天橋等。

3.1.4 工程案例

南京祿口機場、安徽蕪湖火車站高支模、上海會展中心、京滬高鐵支撐架、無錫萬科魅力之城D4組團建筑外架、長沙黃花機場大道延長線高架橋、長沙國際金融中心、長沙湘江新區綜合交通樞紐工程、湖南日報報業大廈、武廣高鐵長沙站、北京衛星通信大廈、成都銀泰廣場、首都新機場航站樓和北京市行政副中心等工程。
