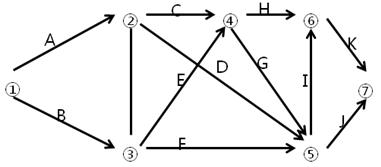

某工程網圖如下圖所示，根據網絡圖的繪圖規則，圖中存在的錯誤有(　)。

A、存在循環回路

B、存在無箭頭的連線

C、箭線交叉處理有誤

D、存在多起點節點

E、節點編號有誤

【正確答案】 BC

【答案解析】 本題考查的是雙代號網絡圖的繪制。②、③存在無箭頭的連線;D、E工作箭線交叉處理有誤，應采用過橋法和指向法。
